Bobinage pickup

Depuis plus de 2 ans (2024-2026) j'essaie de trouver une solution pour

créer mes propres micros pickup pour guitare électrique ou tout autre instrument à cordes . Le bobinage de pickup consiste à enrouler du fil de cuivre ultra-fin , entre 0.071mm et 0.045mm , autour d' aimants . Les longueurs de fil à enrouler se situe aux alentours de 1 kilomètre .

( oui oui , vous avez bien lu )

Et le nombre de spires se situe aux alentours de 10000 . Travail très stressant car le fil est ultra fragile et l'opération prend plusieurs dizaines de minutes avec une concentration très élevée.

L'idée est donc d'utiliser des moteurs pas à pas qui ont la faculté d'être très précis et de pré-paramétrer le travail à faire sur une application smartphone pour faire faire le travail avec un minimum d'intervention humaine .

Le projet est maintenant abouti .



​

Le matériel

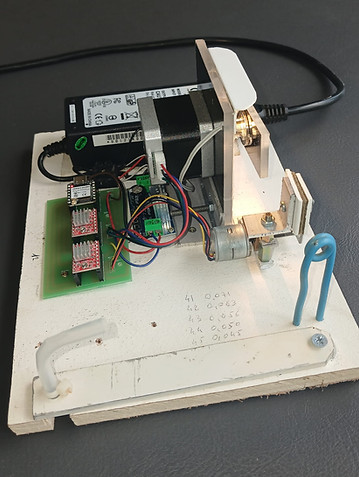

Pour le matériel , j'ai opté pour un moteur PAP Nema17 , c'est lui qui fait tourner la bobine , un deuxième moteur équipé d'un chariot qui fait les allers et retours et qui sera synchronisé au premier moteur pour un remplissage de la bobine le plus régulier possible .

Pour piloter ces moteurs , il leur faut chacun un driver A4988 qui eux mêmes , sont pilotés par un micro-contrôleur seeed studio XIAO esp32s3 . Une alimentation 12 volts , un repiquage pour faire du 5v et c'est tout.

Le micro-contrôleur , avec ses 3cm2 d'encombrement , est tout simplement génial , avec une vitesse d'horloge de 240 Mhz , bluetooth et wifi intégré , et suffisament de RAM pour faire ce qu'on lui demande . Et pour commander tout ça , un bon vieux ( ou jeune ) smartphone Android ou une tablette Android . La communication entre la bobineuse et le smartphone se fait donc via bluetooth.
